Cisco 스위치 link-flap error detected 발생 이유와 조치!



C9200L 스위치를 운영하다가 갑작스럽게 포트가 err-disabled로 status가 변경되는 현상이 발생했는데요.

발생한 원인과 해결 과정에 대해서 글을 써보려고 합니다.

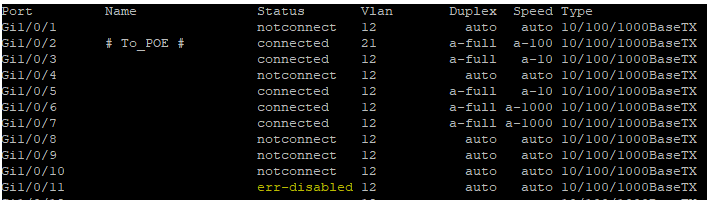

아래 그림과 같이 Gi1/0/11 포트가 err-disabled로 바뀌면서 사용자 인터넷이 끊어졌습니다.

sh int status





로그를 확인해 보니까 link-flap error 로 스위치에서 err-disabled 된 것으로 확인되었는데요.

sh log





바로 스위치에 errdisble detect 설정이 어떻게 되어있는지 확인해 봤습니다.

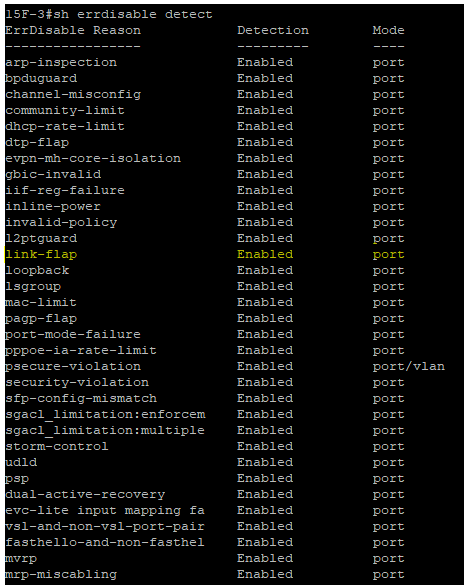

sh errdisable detect

link-flap이 역시나 Enabled 되어있었습니다.



link-flap으로 인해서 err-disabled 된 포트가 자동으로 원상복구 되는 설정이 있는지 확인해 보았습니다.

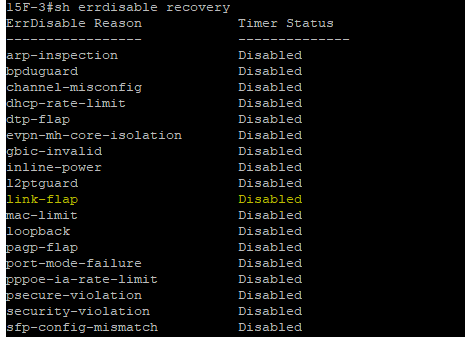

sh errdisable recovery

Timer Status가 Disabled 되어있네요. 이 상태면 err-disabled에서 관리자가 포트를 죽였다 살리지 않는 이상 스스로 복구되지 않습니다.





그렇다면 link-flap 이 덜 발생하도록 설정을 변경해 보겠습니다.

우선 현재 설정을 확인해야겠습니다.

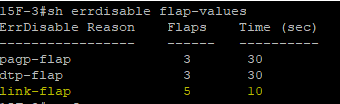

sh errdisable flap-values

10초 동안 Flap이 5번 발생하면 detect 되게 되어있네요.



10초에 Flap을 10번으로 바꾸도록 하겠습니다.

conf t
errdisable flap-setting cause link-flap max-flaps 10 time 10
end
wr

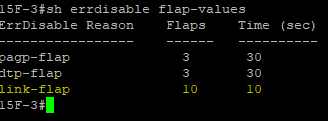

위 명령어를 입력하면 아래 설정대로 바뀌게 됩니다.



이제는 link-flap으로 포트가 err-disabled 되었을 때 30초 후에 자동으로 복구하는 설정을 넣겠습니다.

conf t
errdisable recovery cause link-flap
errdisable recovery interval 30
end
wr

앞으로는 link-flap이 발생할 일이 거의 없어지고

포트가 err-disabled 되어도 관리자가 따로 포트를 풀어주지 않아도 알아서 복구가 되겠습니다.





그렇다면 왜 link-flap이 발생하는 것일까요?

1. 케이블 불량 (sh int 명령어로 포트의 CRC 에러를 확인해 봅시다.)

2. 패치 구간 불량

3. 이기종 장비 간 Auto nego가 잘 안되어 있을 경우

4. 포트 자체 불량



위 네 가지 이유가 대표적인데요.

이상으로 Cisco 스위치 link-flap error detected 발생 이유와 조치하는 방법에 대해서 알아보았습니다.
